ISO – Containeranlagen in 10 Fuß + 15 Fuß

Novotas novoCon Anlagen

sind ISO- Containeranlagen, die mit Novotas Dosier- und Mischanlagen kombiniert werden können. Je nach Anwendungsfall können 1 IBC oder 2 IBC im Container Platz finden.

Hauptvorteil der Novotas novoCon Anlagen:

  • ISO-Standard Container für Innen- und Außenaufstellung geeignet.
  • verschiedene Container-Abmessungen verfügbar
  • Außenbeschichtung nach Kundenwunsch, verschiedene RAL-Farbtöne zur Auswahl
  • Innenausbau nach Kundenwunsch, z.B. klimatisiert, belüftet, gedämmt, beleuchtet, elektrische Schaltanlagen, etc.
  • Anlagen werden komplett montiert angeliefert
  • komplett abgeschlossenes System

Typenreihe: 10 Fuß Container I 15 Fuß Container

novoCon 10-1 (10 Fuß + 1 IBC)

novoCon 15-2 (15 Fuß + 2 IBC)

Basisdaten Novotas novoCon Anlagen:

ISO-Container Außenmaße [mm]:



1) 10 Fuß ISO-Container

Außenmaße: Länge: 2.989 mm, Breite 2.438 mm, Höhe 2.591 mm

2) 15 Fuß ISO-Container

Außenmaße: Länge: 4.500 mm, Breite 2.438 mm, Höhe 2.591 mm



Hinweis:

Alle angegebenen Maße beziehen sich auf die reinen ISO-Container Abmessungen. Ausstattungsbezogen können die Abmessungen sich ändern (z.B. durch Anbau eines Klima-Split-Gerätes).



Containerbeschreibung:

  • Vollverschweißte Stahlkonstruktion, Stahlrahmen aus Blechprofilen 3 mm und 4 mm stark
  • Eckbeschläge verschweißt aus 5mm
  • Bodenprofil aus Tränenblech 3mm stark, quer geführt, ohne Aufkantung
  • Isolation von Seitenwänden, Dach und Türen mit Mineralwolle 50mm
  • Innenverkleidung mit verzinktem Glattblech 0,8 mm stark
  • Außen lackiert 120 um, Standard RAL-Ton nach Wahl, jedoch nicht RAL 9006 sowie RAL 9007
  • seitliche Belüftungsöffnung, 1 x unten und 1 x oben im Container montiert (Querlüftung). Größe 200mm x 200 mm inkl. Jalousieklappe, handbetätigt, Hersteller Trox oder glw.

10 Fuß Container:

  • Doppelflügeltüre längsseitig, B 2.750mm x H2.250mm isoliert, mit Gummiabdichtung.
  • Treibstangenverschluß
  • ohne Seitentüre

15 Fuß Container:

  • Doppelflügeltüre längsseitig, B 2.500 mm x H 2.250 mm isoliert, mit Gummiabdichtung. Der rechte Türflügel mit dem Panikschloss, der linke mit dem Treibstangenverschluss.
  • Seitentüre, DIN rechts, B 985 x H 2.00 mm, Türanschlag nach Absprache, isoliert, mit Gummiabdichtung und Panikschloss

Elektrische Ausstattung Container:

Container LED-Innenbeleuchtung, Lichtschalter mit Schutzkontakt Steckdose (Schuko 230V), elektrische Heizung 3KW Tsoll = 20°C, Einspeisung 230V / 400V,  IP44

Hinweis:

Bei der Installation einer Novotas Anlagen im Container wird die elektrische Installation an die Anforderungen der Dosier- oder Mischanlage angepasst. Z.B. Not-Aus Schalter, Schaltanlage, automatisiertes Zu-/ Abluft-System, Signal Ampel, etc.

Dokumentation & Zertifizierung:

  • CE Kennzeichnung
  • Betriebsanleitung
  • Ersatzteillisten
  • Elektrische Dokumentation
  • technische Zeichnungen



Abnahmen & Inbetriebnahme:

  • bei Novotas in Willich



novoCon 10-1

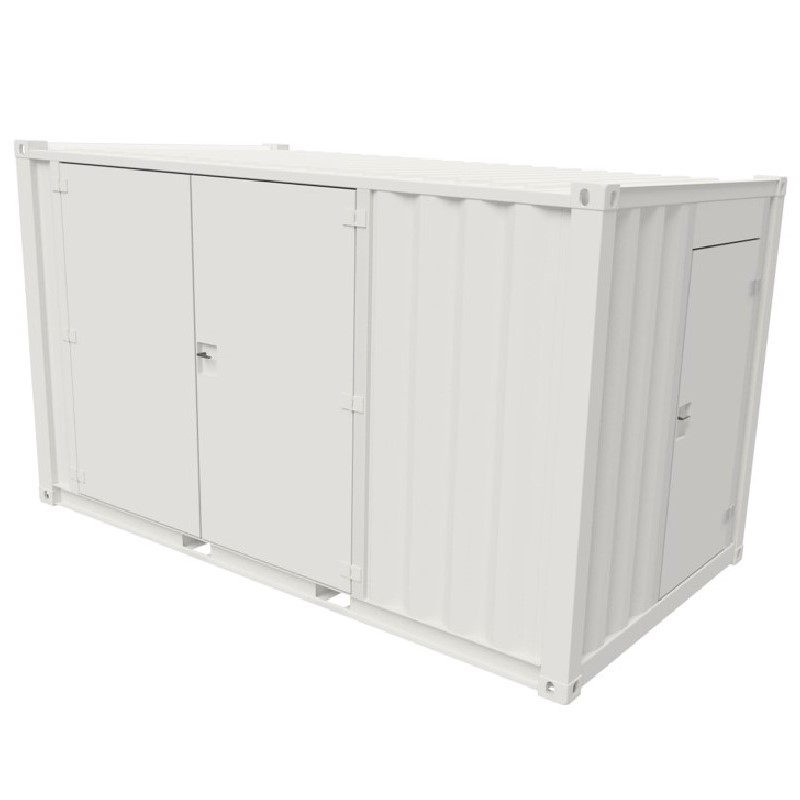

novoCon  15-2

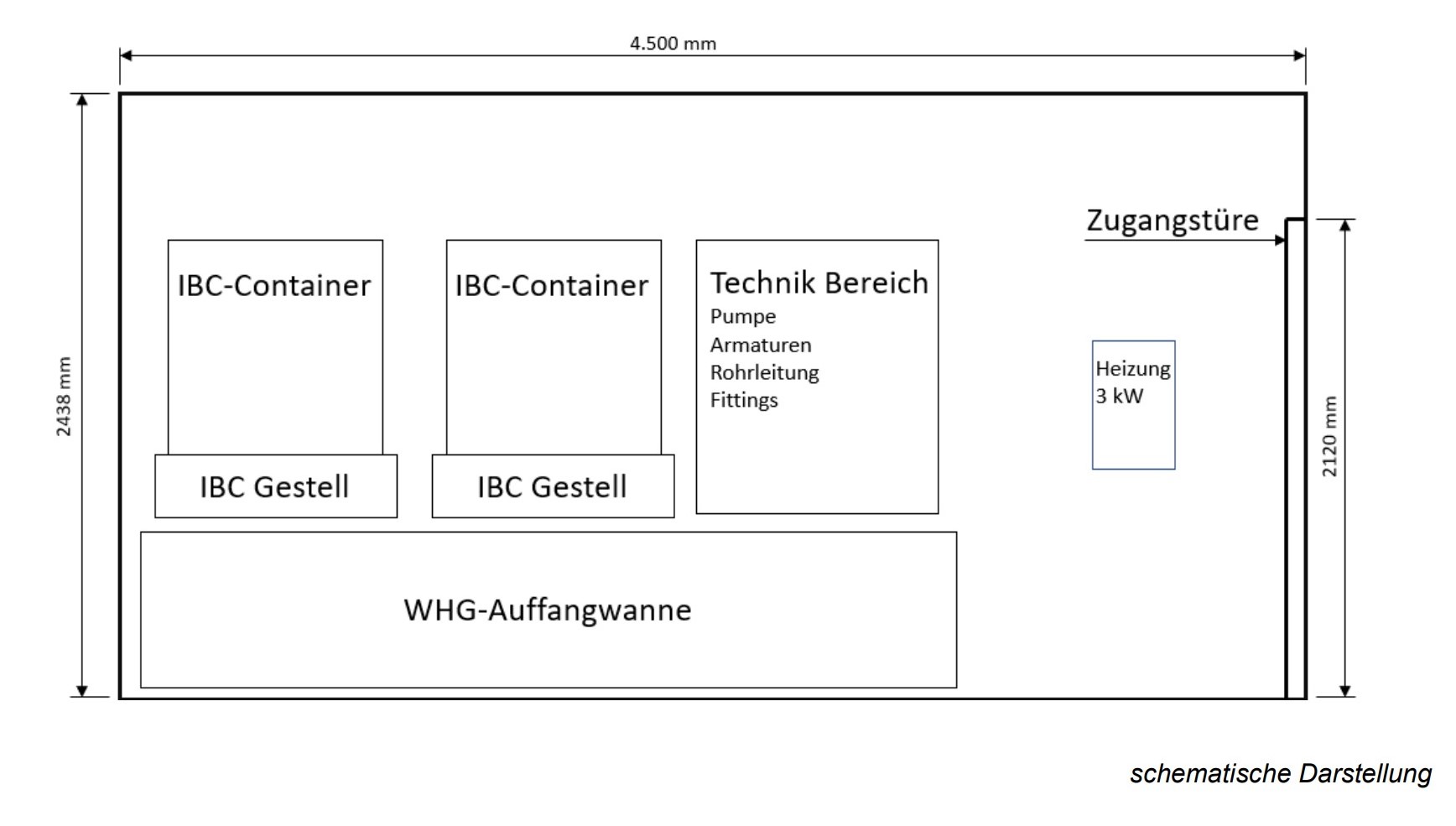

novoCon 15-2

dargestellt ist ein mögliches Konzept. Aktuell haben wir bei schon durchgeführten Projekten noch keine Kundenfreigabe für eine 3D- Ansicht.
